3、变频器的介绍

MZ510系列变频器是中智电气南京有限公司推出的经济型矢量变频器。MZ510无PG矢量量型变频器采用先进的磁通算法具有以下特点：

Ø 起动转矩大0.5Hz/150%（SVC）

Ø 过载能力强150%额定电流60S；180%额定电流10S

Ø 调速范围宽  1：100

Ø 稳速精度高  ±0.5%高速度

Ø 动态响应快  <20mS

Ø 加减速特性优良 0.1S

MZ510优良的加减速特性能配合负载水泵实现短时间内平稳的加减速；MZ510快速的动态响应能及时检测再生功率，实现无跳闸的自动加减速过程，能伴随着音频信号的变化、瞬间改变变频器的输出频率、从而改变喷泉水柱的波形，使水柱波形和音频信号实现了同步、不失真。

4、参数设置和调试

Ø P0-02=1                   段子指令通道

Ø P0-03=1                   模拟量AI1设定频率

Ø P0-17=1.5S                加速时间

Ø P0-18=1.5S                减速时间

Ø P1-01=11KW              电机额定功率

Ø P1-02=380V               电机额定电压

Ø P1-03=23A                电机额定电流

Ø P1-04=50Hz               电机额定频率

Ø P1-05=1460rpm           电机额定电流

Ø P4-15=5V                 AI1上限值

Ø P4-17=2.5s                AI1输入滤波时间

Ø P5-02=4                  继电器故障输出

Ø P9-09=10                 故障自动复位次数

Ø P9-11=0.5s                故障自动复位间隔时间

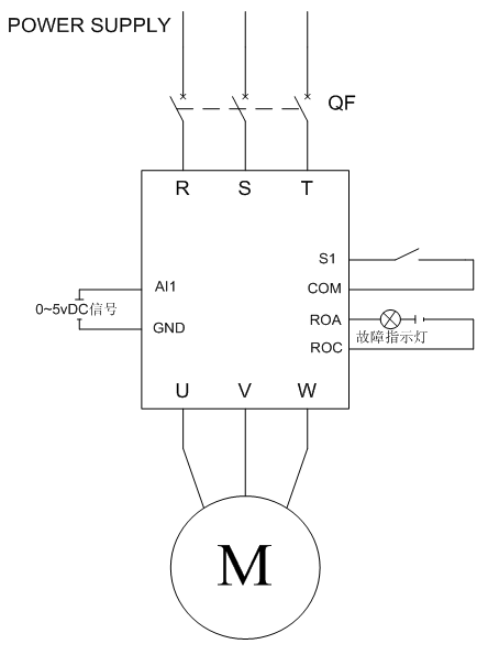

5、变频器的电气接线图如下图所示：

6、调试注意事项：

（1）音频信号干扰问题

从变频器的工作原理知道，当变频器运行时其输入输出侧会产生高次谐波，此谐波信号通过传导、辐射、耦合等方式对其他设备产生干扰。音乐喷泉系统中谐波干扰会经过音频放大系统放大后形成刺耳的噪声并影响音乐的播放。调试时遇到这种情况采取以下措施：[1]降低变频器的载波频率[2]变频器可靠接地、接地线采用线径较粗的线，并且接地点与变频器距离要尽量短[3]变频器的输入输出动力线尽量远离音频信号线和控制线，不要将动力线和控制线走在同一个线槽中[4]音频信号系统的电源尽可能与变频器的供电电源隔离等

（2）变频器的跳?；の侍?/span>

喷泉水泵随音频信号的强弱随时调节转速，这就要求变频器响应速度快。在调节变频器的参数时加减速时间应尽量短，但加减速时间过短容易出现过流?；?，应根据现场的实际情况设置合适的加减速时间。为了降低音频调频信号干扰，模拟量AI1需适当设置滤波时间。MZ510系列变频器具有故障自动复位功能。为了避免干扰信号引起变频器的故障，在调试时可将此功能打开。

7、结束语

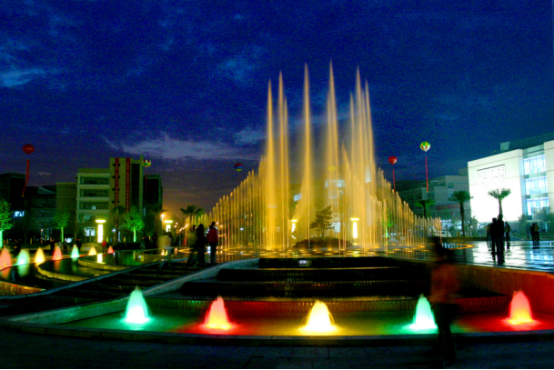

MZ510在南京某广场项目的成功应用为音乐喷泉控制行业提供了一个应用的典范。事实证明，MZ510具有优良的控制特性能够满足音乐喷泉瞬时同步的控制需要、使水柱伴随着音频信号的变化而变化，在节能的同时给人带来了梦幻般美妙的感受。
